基于HINET的ABB PLC遠程綜合管控系統

發布時間：2022-11-25

閱讀量：0次

HiNet智能網關是華辰智通科技自主研發的用于實現PLC本地化操作的遠程通訊模塊，支持幾乎所有主流PLC以太網及modbus串口方式接入，本方案中以ABB AC500PLC為例對AC500PLC遠程編程調試進行介紹說明。

本系統AC500 PLC為設備控制核心，以HINET智能網關為數據遠程采集終端，通過4G、5G、wifi及有線網絡等多種通信方式實現PLC設備入網，并實現對該PLC設備的遠程編程調試及操控。

依靠遠程監控端的Control Builder、組態王等編程或上位機軟件實現對遠端PLC的遠程編程、在線監控、在線仿真、數據遠程采集、設備遠程控制等基本功能。

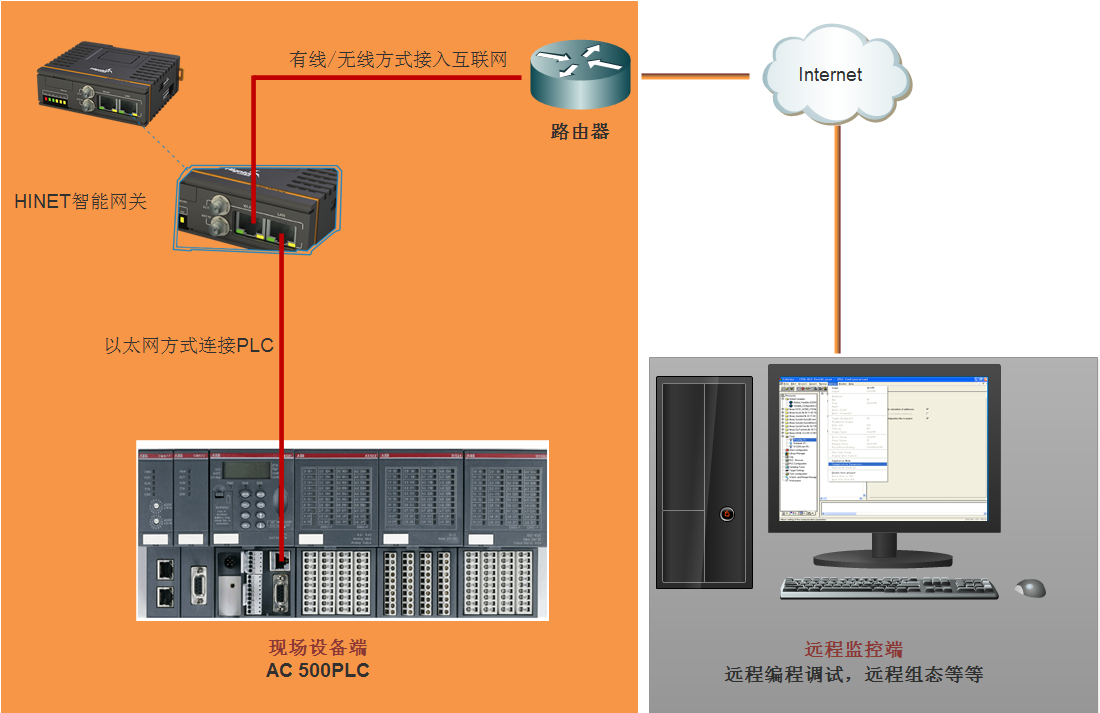

基本結構圖如上圖所示

在該系統中，為了保證數據的安全性及服務器的穩定性，采用了VPN over P2P的專用安全通道，該通道不僅可保證PLC數據與普通互聯網數據進行隔離傳送，還保證了PLC數據在不經過云服務器的情況下直接傳送至監控室，這樣既減輕了云服務器的負荷，同時進一步確保了PLC數據的安全性。

一、通訊方式

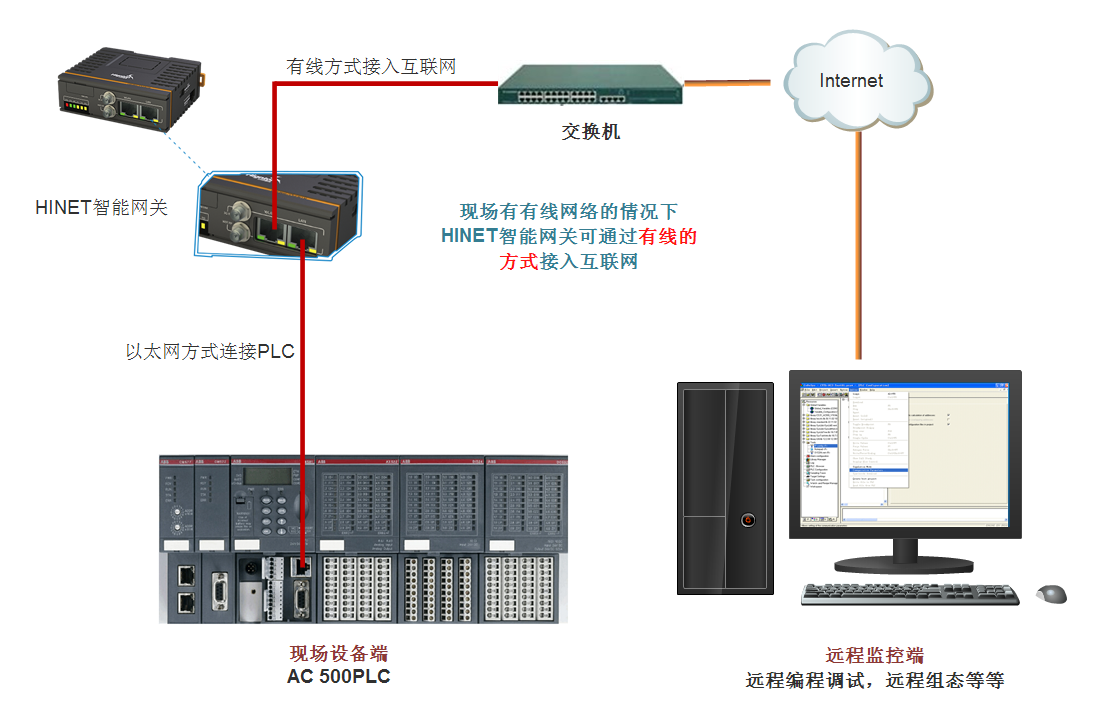

1、HINET智能網關有線方式聯網對PLC進行遠程控制

配置清單：

1-N型HINET智能網關；

2-網線若干；

3-以太網接口AC 500PLC；

2、HINET智能網關無線WIFI方式聯網對PLC進行遠程控制

配置清單：

1-N型HINET智能網關；

2-網線若干；

3-以太網接口AC 500PLC；

4-2.4G吸盤天線；

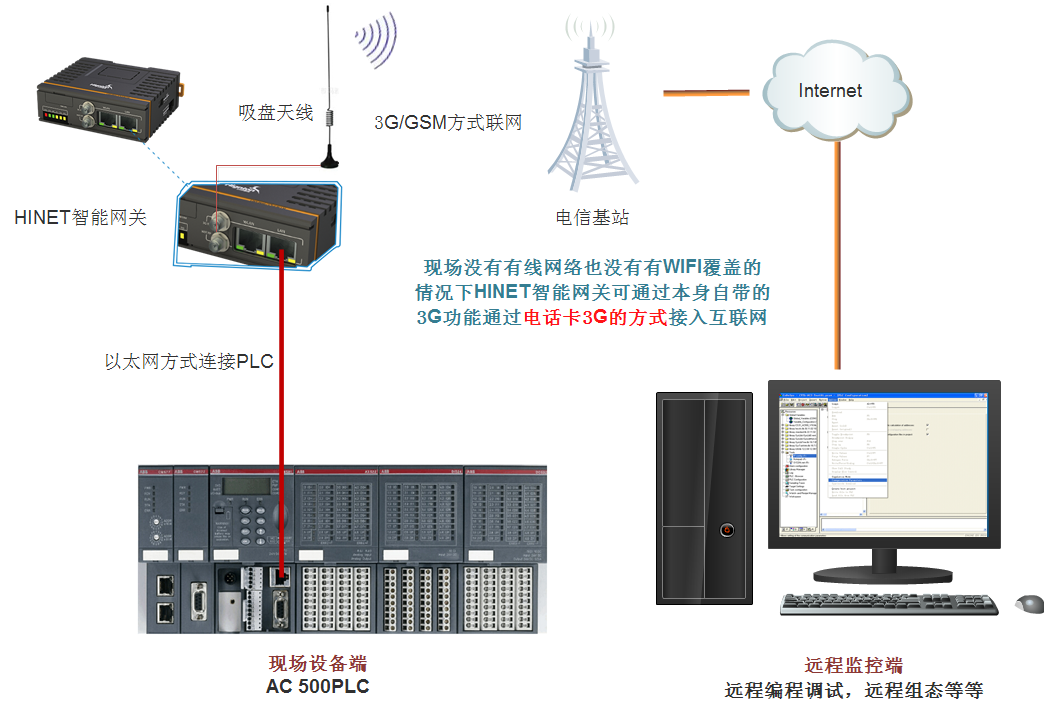

3、HINET智能網關4G方式聯網對PLC進行遠程控制

配置清單：

1-N型HINET智能網關；

2-網線若干；

3-以太網接口AC 500PLC；

4-4G吸盤天線；

5-4G電話卡；

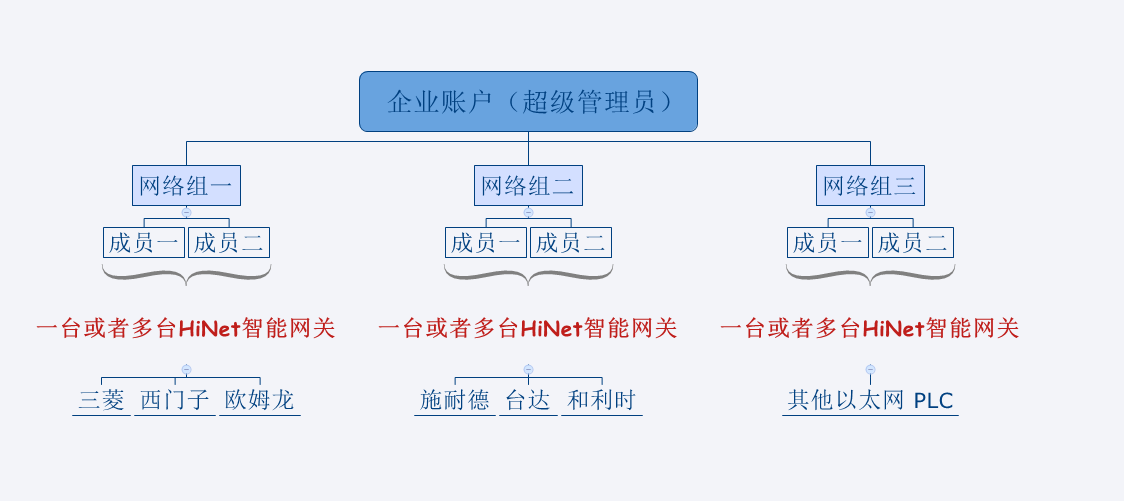

二、系統管理架構

成員可通過Hinode客戶端登錄用戶名和密碼，管理超級管理員所分配的PLC和設備

1、一個公司賬戶可新建多個網絡組

2、一個網絡組可以新建多個管理員（售后人員）

3、一個管理員可管理多臺HiNet智能網關

4、一臺HiNet智能網關可連接多臺PLC及觸摸屏

二、應用效果

真正實現了設備遠程控制，遠程綜合管理等功能，設備巡查人員、巡查次數大大減少，只需要少量運行調度人員在中央監控室監屏即可。

設備監控實施后、設備節能效果明顯、運營水平提高，不但節能降耗，還節約人力，提高了客戶服務水準，也將使用戶的經濟效益得到提高。
